Technologie de moteur d'aiguillage électrohydraulique ferroviaire

Les aiguillages constituent des points de défaillance uniques critiques dans l'infrastructure ferroviaire, où toute dégradation mécanique ou hydraulique imprévue interrompt directement le trafic et entraîne des interventions d'urgence coûteuses. Avec l'ECOSTAR 5.0, voestalpine Railway Systems propose un moteur d'aiguillage électrohydraulique conçu pour les réseaux de grandes lignes, à grande vitesse, à trafic mixte, urbains et de transport lourd. Le système résout les défis opérationnels majeurs de l'automatisation des aiguillages en associant un actionneur compact à une surveillance d'état numérique continue pour une gestion prédictive des actifs.

Exigences opérationnelles de la manœuvre d'aiguillage ferroviaire
Les moteurs d'aiguillage fonctionnent dans des environnements extérieurs rigoureux, soumis à des vibrations permanentes, à de fortes variations thermiques et à d'importantes charges dynamiques sur la voie. Les mécanismes d'aiguillage conventionnels requièrent souvent des dimensions d'encombrement spécifiques et des interfaces d'enclenchement tributaires des constructeurs, ce qui rend les opérations de remplacement et de modernisation complexes et exigeantes en main-d'œuvre. Parallèlement, les fenêtres d'interruption de trafic se réduisent sur les corridors saturés. Cette contrainte oblige les gestionnaires d'infrastructure à minimiser les temps de pose, à éliminer les goulots d'étranglement lors des modernisations sur site et à abandonner les inspections réactives basées sur des intervalles fixes.

Actionnement électrohydraulique et intégration modulaire

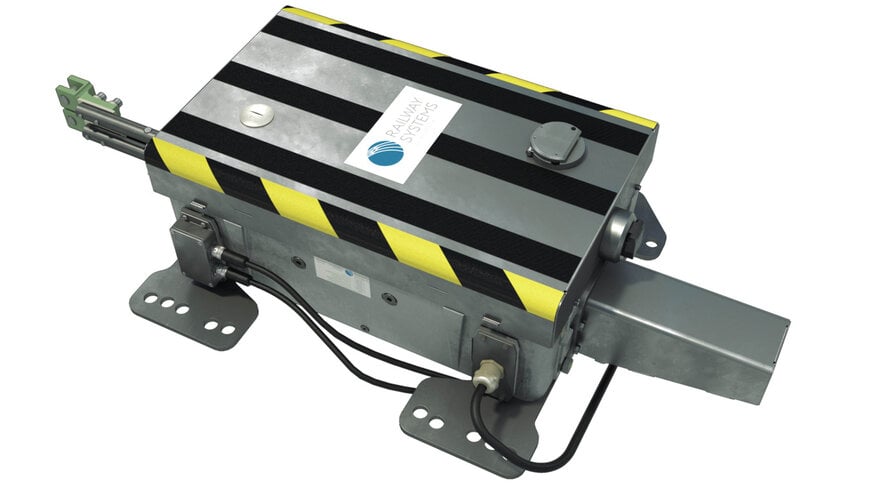

L'ECOSTAR 5.0 fonctionne comme un moteur d'aiguillage électrohydraulique compact, conçu pour fonctionner avec des systèmes de verrouillage extérieur tels que le SPHEROLOCK NG. Son circuit hydraulique génère les forces de manœuvre requises tout en amortissant les pointes de chocs mécaniques transmises par le passage des essieux. Sa conception modulaire et allégée permet aux équipes de maintenance de manipuler les unités lors des remplacements sans recourir à des engins de levage lourds, simplifiant ainsi les opérations d'entretien sur le terrain et le remplacement des composants.

Le système est conçu pour une compatibilité universelle avec les technologies d'enclenchement existantes, qu'elles soient à relais ou électroniques. Cette interopérabilité permet aux exploitants ferroviaires d'intégrer des moteurs d'aiguillage modernisés sur des infrastructures existantes et dans des emprises réduites, sans modifier l'architecture de signalisation sous-jacente.




Architecture de capteurs pour la maintenance conditionnelle

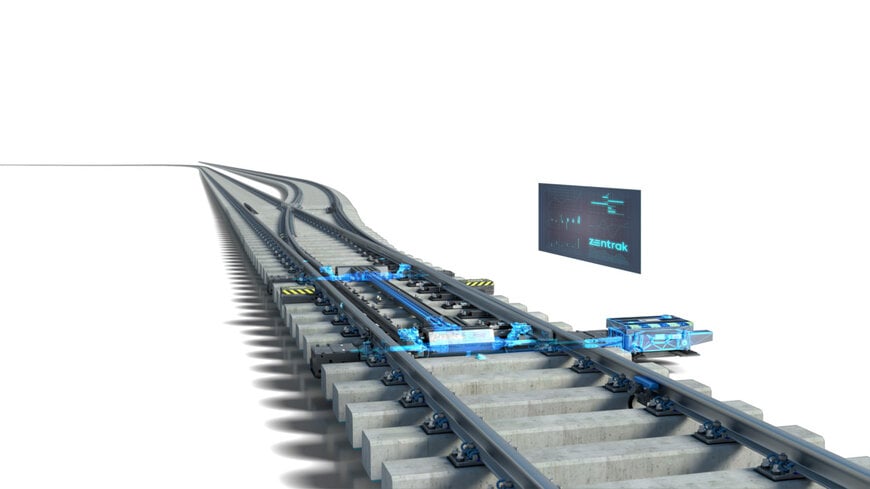

Dans la configuration zentrak ECOSTAR 5.0, l'actionneur s'associe directement au système zentrak SWITCH CONDITION MONITORING (zentrak SCM). Plutôt que de dépendre de contrôles manuels périodiques, le dispositif enregistre en continu les paramètres d'exploitation lors de chaque cycle de manœuvre et en phase de repos :

Les données de diagnostic sont transmises à la plateforme de diagnostic zentrak, établissant des profils de référence pour chaque équipement et signalant les anomalies précoces — telles que les pertes de pression hydraulique, les points durs mécaniques ou les dérives thermiques — avant que les dysfonctionnements n'affectent les horaires de circulation.

Déploiement à travers les secteurs ferroviaires
Le moteur électrohydraulique s'adapte à divers profils d'exploitation, des lignes à grande vitesse exigeant des tolérances de détection rigoureuses aux corridors de fret et de transport lourd soumis à des charges à l'essieu élevées. En remplaçant les inspections manuelles planifiées par une évaluation continue de l'état, les exploitants ferroviaires disposent de données exploitables pour programmer les fenêtres de travaux en fonction de l'usure réelle, garantissant ainsi la disponibilité du réseau ferroviaire.

Contexte supplémentaire
Cette section détaille les spécifications techniques et l'analyse comparative concurrentielle non incluses dans l'annonce initiale du produit.

La technologie des moteurs d'aiguillage dans l'infrastructure ferroviaire est régie par des normes strictes de sécurité et d'environnement, notamment les normes CENELEC EN 50125-3 (conditions d'environnement pour le matériel de signalisation), EN 50126 (spécifications de sûreté de fonctionnement RAMS) et EN 50129 (systèmes électroniques de sécurité jusqu'au niveau SIL 4). Dans les déploiements ferroviaires classiques, les mécanismes électrohydrauliques concurrencent directement les moteurs d'aiguillage électromécaniques (tels que la série Echobike d'Alstom ou la gamme BVO de Siemens), qui reposent sur des motoréducteurs électriques et des limiteurs de couple. Si les systèmes électromécaniques n'utilisent aucun fluide hydraulique, les architectures électrohydrauliques absorbent les chocs mécaniques et assurent une décharge de pression interne en cas d'obstacle entre l'aiguille et la contre-aiguille. De plus, l'intégration de capteurs multiparamétriques directement dans le boîtier du moteur d'aiguillage réduit le câblage externe le long de la voie par rapport aux capteurs rapportés tiers, s'alignant sur les exigences industrielles de gestion numérisée des actifs ferroviaires.

Édité par Evgeny Churilov, Induportals Media – Adapté par IA.

www.voestalpine.com
